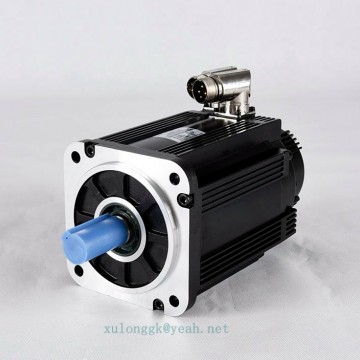

华大伺服电机_23位绝对值电机

浏览：	647
单价：	面议
最小起订量：
供货总量：
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2021-05-12 10:27

详细信息

ntainer="False" pvid="" tareaid="" re-direction="all" daxis="All" isdeletable="True" hish="684" origh="36" style="position: absolute; font-family: "Microsoft YaHei", 微软雅黑, arial, tahoma, MicrosoftJhengHei; font-size: 12px; min-height: 36px; width: 916px; left: 21px; top: 854px; z-index: 5;">

LDD系列
机座号（mm）：60、110、130
额定转矩（Nm）：0.33~17.8
额定功率（Kw）：0.1~2.8
额定转速（rpm）：1500、2000、3000
最高转速（rpm）：2000、3000、5000、6000
极对数：5
转子惯量：中惯量
反馈元件：可选
失电制动器：可配
适配驱动器工作电压（VAC）：220

LDD伺服电机编码原则
110 ST - M 042 15 30 L M1 D D Z /C
(1) (2) 　 (3) (4) (5) (6) (7) (8) (9) (10) (11) (12)

⑴ 机座号 ⑵ 交流永磁同步伺服电机 ⑶ 反馈元件代码
⑷ 额定转矩：三位数×0.1Nm ⑸ 额定转速：二位数×100rpm ⑹ 最高转速：二位数×100rpm
⑺ 适配驱动器工作电压代码 ⑻ 编码器代码

ntainer="False" pvid="" tareaid="" re-direction="all" daxis="All" isdeletable="True" hish="7132" origh="53" style="position: absolute; font-family: "Microsoft YaHei", 微软雅黑, arial, tahoma, MicrosoftJhengHei; font-size: 12px; min-height: 53px; width: 920px; left: 24px; top: 1564px; z-index: 19;">

220V LDD Series ac servo motor- 23bit or 17bit absolute encoder
110ST-M0422030LM1DD   220v 0.88kw 4.5A 4.2Nm 3000-3000rpm
110ST-M0423040LM1DD   220v 1.3kw 6.5A 4.2Nm 3000-4000rpm
110ST-M0542030LM1DD   220v 1.1kw 5.5A 5.4Nm 2000-3000rpm
110ST-M0543040LM1DD   220v 1.7kw 8.2A 5.4Nm 3000-4000rpm
110ST-M0642030LM1DD   220v 1.3kw 6.5A 6.4Nm 2000-3000rpm
110ST-M0642540LM1DD   220v 1.7kw 9.5A 6.4Nm 2500-4000rpm
110ST-M0752030LM1DD   220v 1.6kw 8A 7.5Nm 2000-3000rpm

110ST-M0422030LMDD   220v 0.88kw 4.5A 4.2Nm 3000-3000rpm
110ST-M0423040LMDD   220v 1.3kw 6.5A 4.2Nm 3000-4000rpm
110ST-M0542030LMDD   220v 1.1kw 5.5A 5.4Nm 2000-3000rpm
110ST-M0543040LMDD   220v 1.7kw 8.2A 5.4Nm 3000-4000rpm
110ST-M0642030LMDD   220v 1.3kw 6.5A 6.4Nm 2000-3000rpm
110ST-M0642540LMDD   220v 1.7kw 9.5A 6.4Nm 2500-4000rpm
110ST-M0752030LMDD   220v 1.6kw 8A 7.5Nm 2000-3000rpm

编码器代码：

F：增量复合式光电编码器（2500C/T）

F1：省线增量复合光电编码器（2500C/T）

F5：增量复合式光电编码器（5000C/T）

M：Tamagawa 绝对值串口协议光电编码器（17bit/33bit）

M1：Tamagawa 绝对值串口协议光电编码器（23bit/33bit）

X：旋转变压器

电机型号	110ST-M0422030LM1DD	110ST-M00542030LM1DD	110ST-M0642030LM1DD	110ST-M0752030LM1DD
功率	0.88KW	1.1KW	1.3KW	1.6KW
额定转矩	4.2N	5.4N	6.4N	7.5N
额定转速	2000 rpm	2000 rpm	2000 rpm	2000 rpm
最高转速	3000 rpm	3000 rpm	3000 rpm	3000 rpm
额定电流	4.5A	5.5A	6.5A	8A
☆ 转子惯量	0.787×10-3 Kgm2	0.916×10-3 Kgm2	1.061×10-3 Kgm2	1.238×10-3 Kgm2
☆ 转子惯量	（0.851×10-3 Kgm2）	（0.98×10-3 Kgm2）	（1.125×10-3 Kgm2）	（1.302×10-3 Kgm2）
机械时间常数	1.752ms	1.396ms	1.283ms	1.266ms
最大电流	14 A	17.5 A	20.5 A	25A
最大转矩	12.6Nm	16.2Nm	19.2Nm	22.5Nm

电机型号	110ST-M0423040LM1DD	110ST-M00543040LM1DD	110ST-M0643040LM1DD
功率	1.3KW	1.7KW	1.7KW
额定转矩	4.2N	5.4N	6.4N
额定转速	3000 rpm	3000 rpm	3000 rpm
最高转速	4000 rpm	4000 rpm	4000 rpm
额定电流	6.5A	8.2A	9.5A
☆ 转子惯量	0.787×10-3 Kgm2	0.916×10-3 Kgm2	1.061×10-3 Kgm2
☆ 转子惯量	（0.851×10-3 Kgm2）	（0.98×10-3 Kgm2）	（1.125×10-3 Kgm2）
机械时间常数	1.737ms	1.588ms	1.422ms
最大电流	19.8 A	25 A	29A
最大转矩	12.6Nm	16.2Nm	19.2Nm

产品特性-10-LDDseriesservomotors

产品特性-11-LDDseriesservomotors2

产品特性-16-LDDseries110STservomotor 产品特性-17-LDDseries110STservomotor
