LB/HB系列
机座号（mm）：110、130、150、180
额定转矩（Nm）：2～55
额定功率（Kw）：0.6～8.6
额定转速（rpm）：1500、2000、2500、3000
最高转速（rpm）：/
极对数：4
转子惯量：中惯量
反馈元件：可选
失电制动器：可配
适配驱动器工作电压（VAC）：220/380

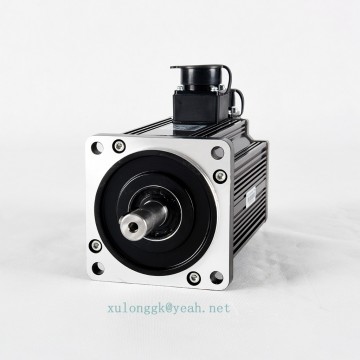

110ST伺服电机规格型号：
110ST-M02030LFB 220V 0.6KW 4A 2.0NM 3000RPM
110ST-M04030LFB 220V 1.2KW 5A 4.0NM 3000RPM
110ST-M05030LFB 220V 1.5KW 6A 5.0NM 3000RPM
110ST-M06020LFB 220V 1.2KW 6A 6.0NM 2000RPM
110ST-M06030LFB 220V 1.8KW 8A 6.0NM 3000RPM
110ST-M02030LMBB 220V 0.6KW 4A 2.0NM 3000RPM
110ST-M04030LMBB 220V 1.2KW 5A 4.0NM 3000RPM
110ST-M05030LMBB 220V 1.5KW 6A 5.0NM 3000RPM
110ST-M06020LMBB 220V 1.2KW 6A 6.0NM 2000RPM
110ST-M06030LMBB 220V 1.8KW 8A 6.0NM 3000RPM
110ST-M02030HFB 380V 0.6KW 3A 2.0NM 3000RPM
110ST-M04030HFB 380V 1.2KW 4A 4.0NM 3000RPM
110ST-M05030HFB 380V 1.5KW 4.5A 5.0NM 3000RPM
110ST-M06020HFB 380V 1.2KW 3.5A 6.0NM 2000RPM
110ST-M06030HFB 380V 1.8KW 5A 6.0NM 3000RPM
110ST-M02030HMB 380V 0.6KW 3A 2.0NM 3000RPM
110ST-M04030HMB 380V 1.2KW 4A 4.0NM 3000RPM
110ST-M05030HMB 380V 1.5KW 4.5A 5.0NM 3000RPM
110ST-M06020HMB 380V 1.2KW 3.5A 6.0NM 2000RPM
110ST-M06030HMB 380V 1.8KW 5A 6.0NM 3000RPM
|
LB/HB系列伺服电机编码原则 |
||||||||||||
|
110 |
ST |
- |
M |
020 |
30 |
H |
F |
B |
Z |
/C |
||
|
(1) |
(2) |
(3) |
(4) |
(5) |
(6) |
(7) |
(8) |
(9) |
(10) |
|||
|
⑴ 机座号 |
⑵ 交流永磁同步伺服电机 |
⑶ 反馈元件类型 |
|
⑷ 额定转矩：三位数×0.1Nm |
⑸ 额定转速： 二位数×100rpm |
⑹ 驱动器工作电压（VAC）：380 |
|
⑺ 编码器代码 |
⑻ 中惯量 |
⑼ 安装了失电制动器 |
|
⑽ 轴伸端键槽代码，无键无代码。 |
||
编码器代码：
F：增量复合式光电编码器（2500C/T）
F1：省线增量复合光电编码器（2500C/T）
F5：增量复合式光电编码器（5000C/T）
M：Tamagawa 绝对值串口协议光电编码器（17bit/33bit）
M1：Tamagawa 绝对值串口协议光电编码器（23bit/33bit）
X：旋转变压器
ntenteditable="false" data-cke-widget-wrapper="1" data-cke-filter="off" class="cke_widget_wrapper cke_widget_inline cke_widget_image cke_image_nocaption cke_widget_selected" data-cke-display-name="图像" data-cke-widget-id="4" role="region" aria-label="产品特性-2-HXDWH-2-installedconnect 图像 小部件">
ntenteditable="false" data-cke-widget-wrapper="1" data-cke-filter="off" class="cke_widget_wrapper cke_widget_inline cke_widget_image cke_image_nocaption cke_widget_selected" data-cke-display-name="图像" data-cke-widget-id="3" role="region" aria-label="产品特性-1-HXDWH-1-installedconnect 图像 小部件">
ntenteditable="false" data-cke-widget-wrapper="1" data-cke-filter="off" class="cke_widget_wrapper cke_widget_inline cke_widget_image cke_image_nocaption cke_widget_selected" data-cke-display-name="图像" data-cke-widget-id="2" role="region" aria-label="3-LBseriesservomotors 图像 小部件">
ntenteditable="false" data-cke-widget-wrapper="1" data-cke-filter="off" class="cke_widget_wrapper cke_widget_inline cke_widget_image cke_image_nocaption cke_widget_selected" data-cke-display-name="图像" data-cke-widget-id="1" role="region" aria-label="产品特性-5-LBseries110STservomotor 图像 小部件">
ntenteditable="false" data-cke-widget-wrapper="1" data-cke-filter="off" class="cke_widget_wrapper cke_widget_inline cke_widget_image cke_image_nocaption cke_widget_selected" data-cke-display-name="图像" data-cke-widget-id="0" role="region" aria-label="产品特性-24-HBseries110STservomotor 图像 小部件">
产品应用领域：
钻攻中心用伺服电机
雕铣中心用伺服电机
纺织机械用伺服电机
木工机械用伺服电机
榫槽机用伺服电机
复卷机用伺服电机
收卷机用伺服电机
加工中心用伺服电机
印刷机械用伺服电机
游乐设备用伺服电机
生产线用伺服电机
锂电池设备用伺服电机
电池设备用伺服电机
玻璃机械用伺服电机
高速冲床用伺服电机
