LB/HB系列
机座号（mm）：110、130、150、180
额定转矩（Nm）：2～55
额定功率（Kw）：0.6～8.6
额定转速（rpm）：1500、2000、2500、3000
最高转速（rpm）：/
极对数：4
转子惯量：中惯量
反馈元件：可选
失电制动器：可配
适配驱动器工作电压（VAC）：380

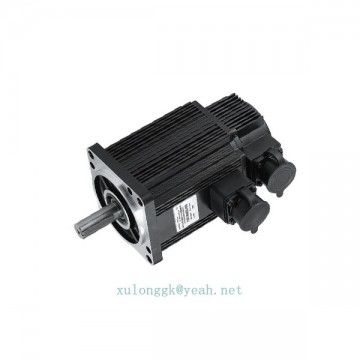

LB系列伺服电机 150法兰盘 3.8-5.5kw 220V-380V 2500C/T
150ST-M15025LFB 220V 3.8KW 16.5A 15NM 2500RPM
150ST-M18020LFB 220V 3.6KW 16.5A 18NM 2000RPM
150ST-M23020LFB 220V 4.7KW 20.5A 23NM 2000RPM
150ST-M27020LFB 220V 5.5KW 20.5A 27NM 2000RPM
150ST-M15025HFB 220V 3.8KW 16.5A 15NM 2500RPM
150ST-M18020HFB 220V 3.6KW 16.5A 18NM 2000RPM
150ST-M23020HFB 220V 4.7KW 20.5A 23NM 2000RPM
150ST-M27020HFB 220V 5.5KW 20.5A 27NM 2000RPM
LBB/HMB系列 17位绝对值编码器，多摩川编码器
150ST-M15025LMBB 220V 3.8KW 16.5A 15NM 2500RPM
150ST-M18020LMBB 220V 3.6KW 16.5A 18NM 2000RPM
150ST-M23020LMBB 220V 4.7KW 20.5A 23NM 2000RPM
150ST-M27020LMBB 220V 5.5KW 20.5A 27NM 2000RPM
150ST-M15025HMBB 380V 3.8KW 11.5A 15NM 2500RPM
150ST-M18020HMBB 380V 3.6KW 10.5A 18NM 2000RPM
150ST-M23020HMBB 380V 4.7KW 13.5A 23NM 2000RPM
150ST-M27020HMBB 380V 5.5KW 13.5A 27NM 2000RPM
|
LB/HB系列伺服电机编码原则 |
||||||||||||
|
110 |
ST |
- |
M |
020 |
30 |
H |
F |
B |
Z |
/C |
||
|
(1) |
(2) |
(3) |
(4) |
(5) |
(6) |
(7) |
(8) |
(9) |
(10) |
|||
|
⑴ 机座号 |
⑵ 交流永磁同步伺服电机 |
⑶ 反馈元件类型 |
|
⑷ 额定转矩：三位数×0.1Nm |
⑸ 额定转速： 二位数×100rpm |
⑹ 驱动器工作电压（VAC）：380 |
|
⑺ 编码器代码 |
⑻ 中惯量 |
⑼ 安装了失电制动器 |
|
⑽ 轴伸端键槽代码，无键无代码。 |
||
编码器代码：
F：增量复合式光电编码器（2500C/T）
F1：省线增量复合光电编码器（2500C/T）
F5：增量复合式光电编码器（5000C/T）
M：Tamagawa 绝对值串口协议光电编码器（17bit/33bit）
M1：Tamagawa 绝对值串口协议光电编码器（23bit/33bit）
X：旋转变压器
ntenteditable="false" data-cke-widget-wrapper="1" data-cke-filter="off" class="cke_widget_wrapper cke_widget_inline cke_widget_image cke_image_nocaption cke_widget_selected" data-cke-display-name="图像" data-cke-widget-id="4" role="region" aria-label="产品特性-2-HXDWH-2-installedconnect 图像 小部件">
ntenteditable="false" data-cke-widget-wrapper="1" data-cke-filter="off" class="cke_widget_wrapper cke_widget_inline cke_widget_image cke_image_nocaption cke_widget_selected" data-cke-display-name="图像" data-cke-widget-id="3" role="region" aria-label="产品特性-1-HXDWH-1-installedconnect 图像 小部件">
ntenteditable="false" data-cke-widget-wrapper="1" data-cke-filter="off" class="cke_widget_wrapper cke_widget_inline cke_widget_image cke_image_nocaption cke_widget_selected" data-cke-display-name="图像" data-cke-widget-id="2" role="region" aria-label="3-LBseriesservomotors 图像 小部件">
ntenteditable="false" data-cke-widget-wrapper="1" data-cke-filter="off" class="cke_widget_wrapper cke_widget_inline cke_widget_image cke_image_nocaption cke_widget_selected" data-cke-display-name="图像" data-cke-widget-id="1" role="region" aria-label="产品特性-9-LBseries150STservomotor 图像 小部件">
ntenteditable="false" data-cke-widget-wrapper="1" data-cke-filter="off" class="cke_widget_wrapper cke_widget_inline cke_widget_image cke_image_nocaption cke_widget_selected" data-cke-display-name="图像" data-cke-widget-id="0" role="region" aria-label="产品特性-28-HBseries150STservomotor 图像 小部件">
产品应用：
应用于数控机床
应用于工业器人
应用于加工中心
应用于雕铣设备
应用于深孔钻设备
应用于木工机械
应用于点胶机设备
应用于雕刻机
应用于玻璃机械
应用于印刷设备
应用于食品机械
应用于包装机械
应用于橡胶机械
应用于冲压机械
应用于点胶机设备
应用于物流设备
